PC-9821 Ap2 の修理記録

はじめに

だいぶ前の事になりますが、電源は入るがピポらない ( メモリチェック画面が出ないどころか、起動時のピポ音も出ない ) という PC-9821 Ap2 / M2 を、部品取りのつもりで入手しました。主な目的は、内蔵の薄型 5.25 型 FDD である FD1158C でした。

分解してみると、マザーボードは一部のスルーホール周辺で断線している痕跡が見受けられ、また、CPU も抜き取られているのが判明しました。

正常動作品を所有していれば比較しながら修理する事が可能ですが、動作の詳細が不明なカスタム LSI が存在していて、かつ、正常に稼働する時の状態さえよく分からず、何なら電源の LED さえ光らないという個体だけ観察しながら修理するのは、この記事の執筆者の技量では困難と判断しました。

通常であれば使えそうなものだけ剥ぎ取って処分するところですが、マザーボードの状態そのものはかなり良いので、情報さえ集まれば修理できる可能性も有ると考え、とりあえず保管する事にしました。

入手から数年後、あるウェブサイトで Ap2 のマザーボードを修理したという記事を偶然発見します。 ( 見かけた記事の詳細は、参考文献参照 )

その記事では、マザーボードの表面を削って内部パターンを露出させた画像を掲載しており、これなら簡単に調べられるぞ、よし、手持ちの Ap2 を試しに修理してみよう、失敗しても FD1158C が確保出来ているので問題なし、と考えて、軽い気持ちで挑戦してみました。

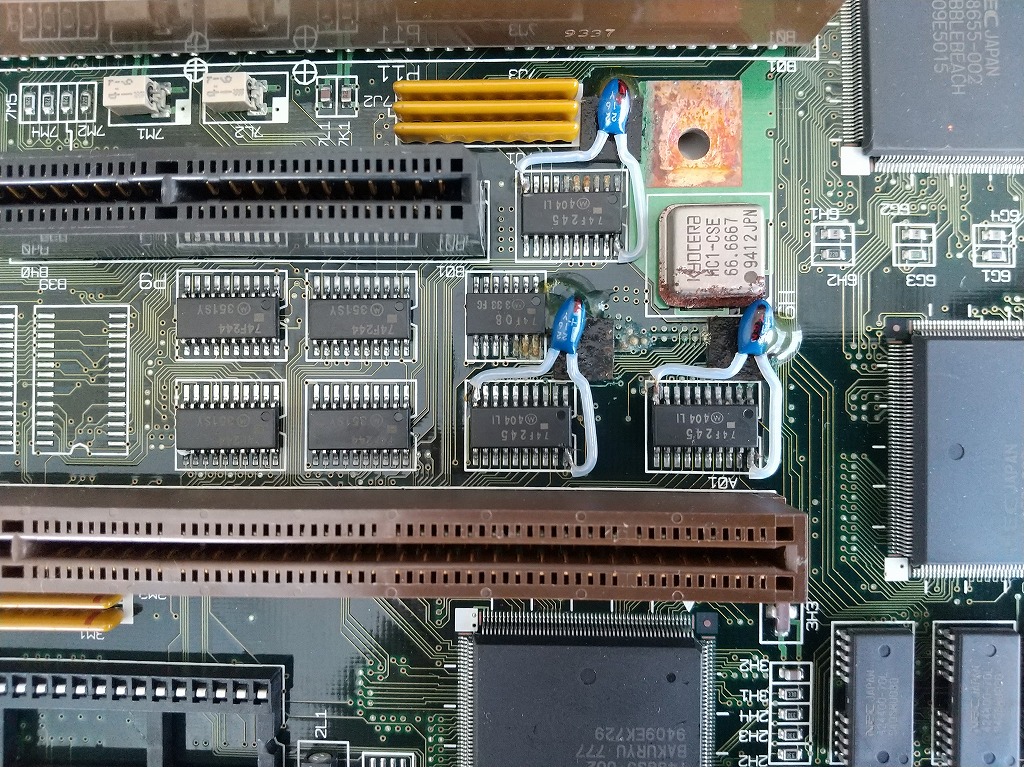

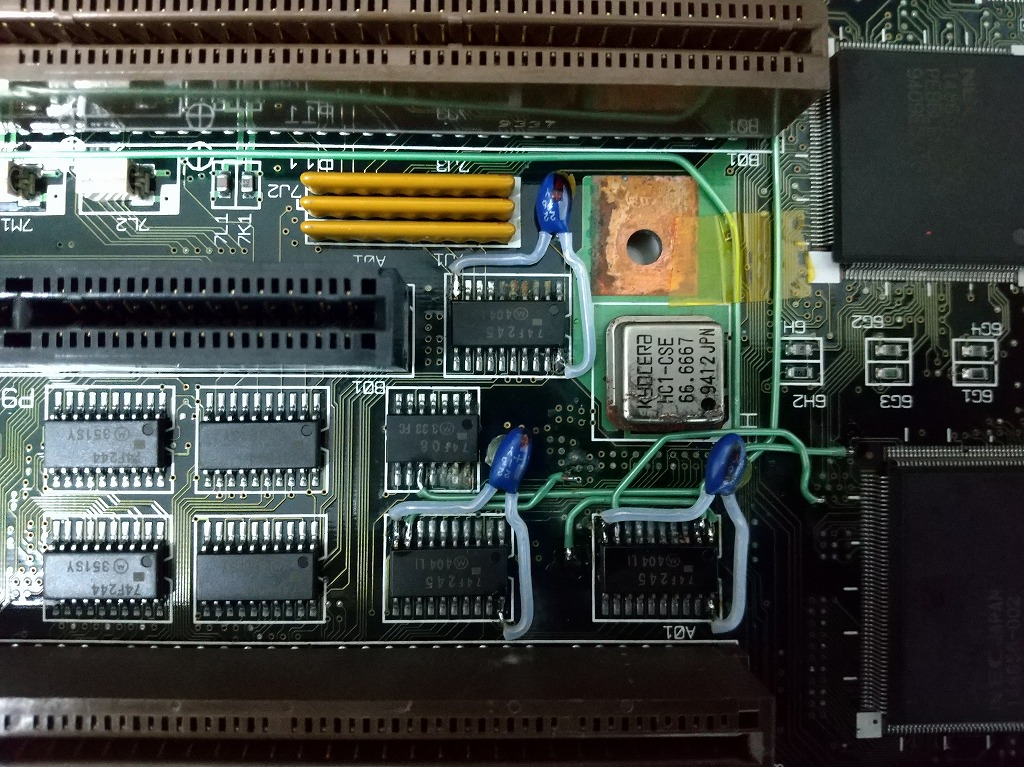

怪しいと判断した個所を数日かけて状態を確認し、断線している箇所へジャンパ線を飛ばして繋いだところ、ついうっかりピポらせる ( 正常起動させる ) 事に成功してしまいました。

この記事は、Ap2 をついうっかりピポらせて、さらに整備した際の記録です。

改修前

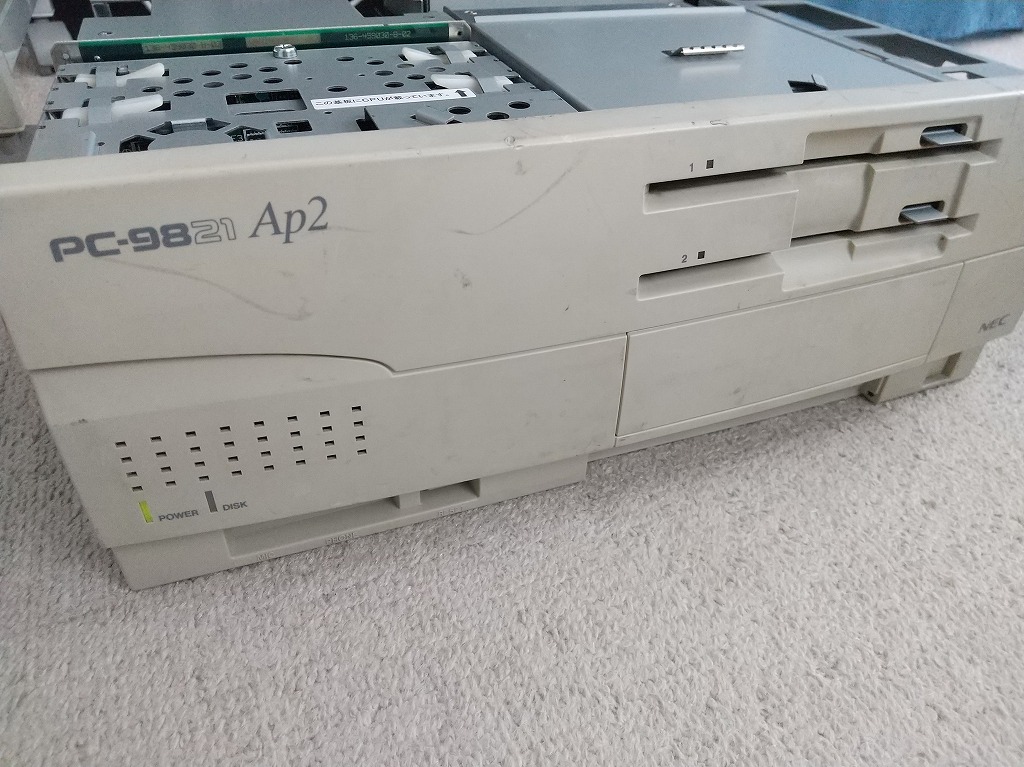

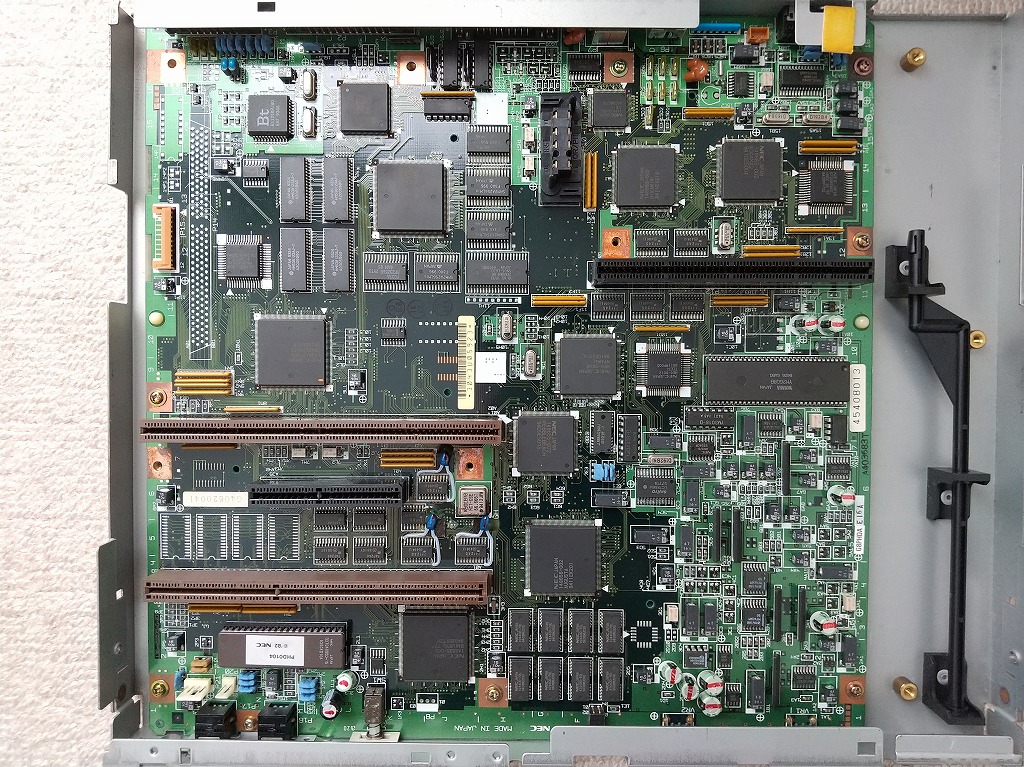

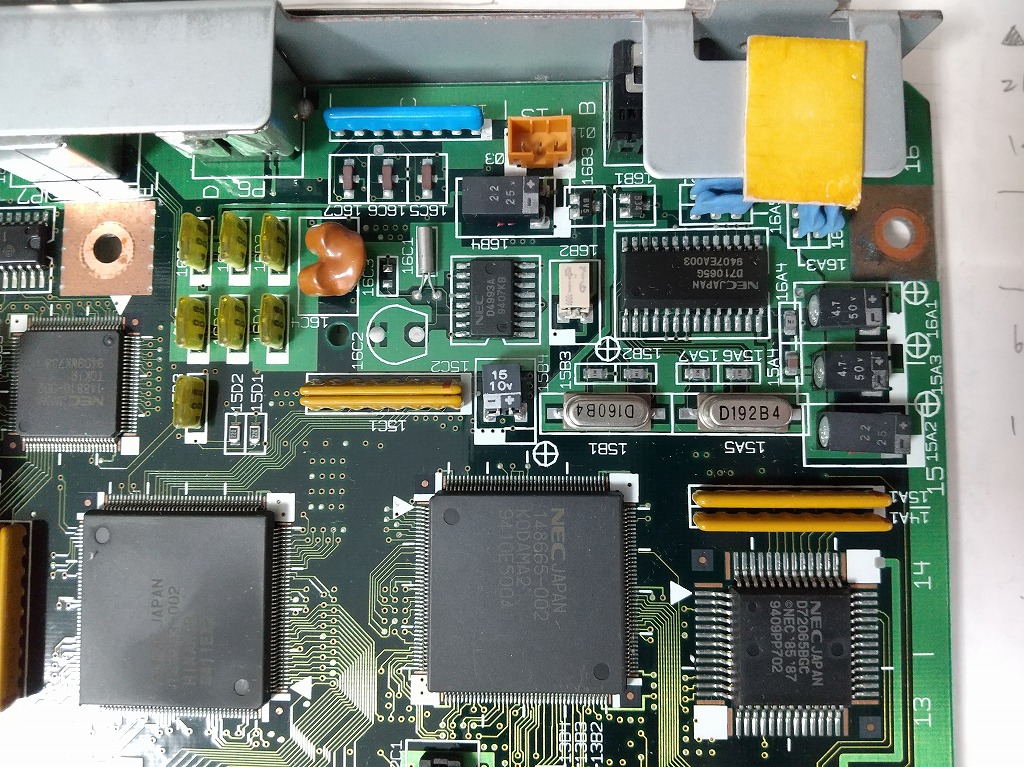

最初に分解した時の様子を以下に示します。

なお修理を行う際、いきなりニッパーやハンダコテによる作業を行う事は勧められません。手始めに作業開始前の状態が分かる様に写真を撮影し、テスターで導通状態を確かめて記録に残してから、具体的な作業手順を考えていきます。

この様にする事で、修理しようとして元の状態が分からなくなったり、更に悪化させてしまう状況を避ける事が出来ます。今回も写真撮影を撮影しつつ写真を拡大しながらテスターで導通を確認する作業を、数日かけて行いました。

テープの除去

続いて、修理に入ります。

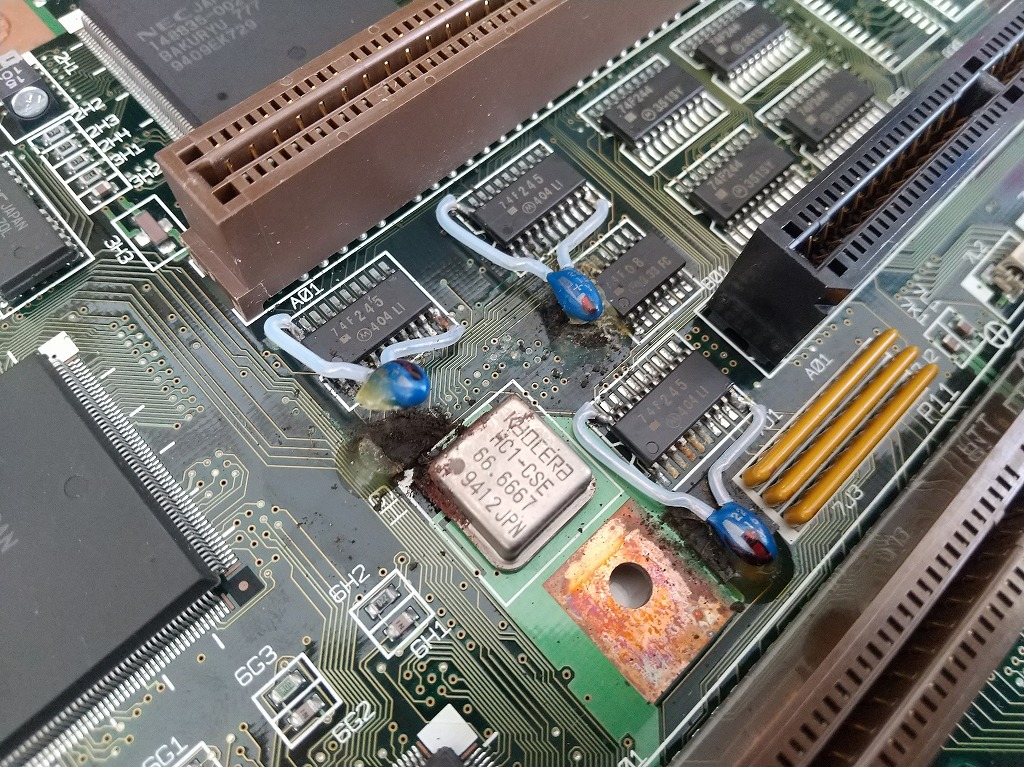

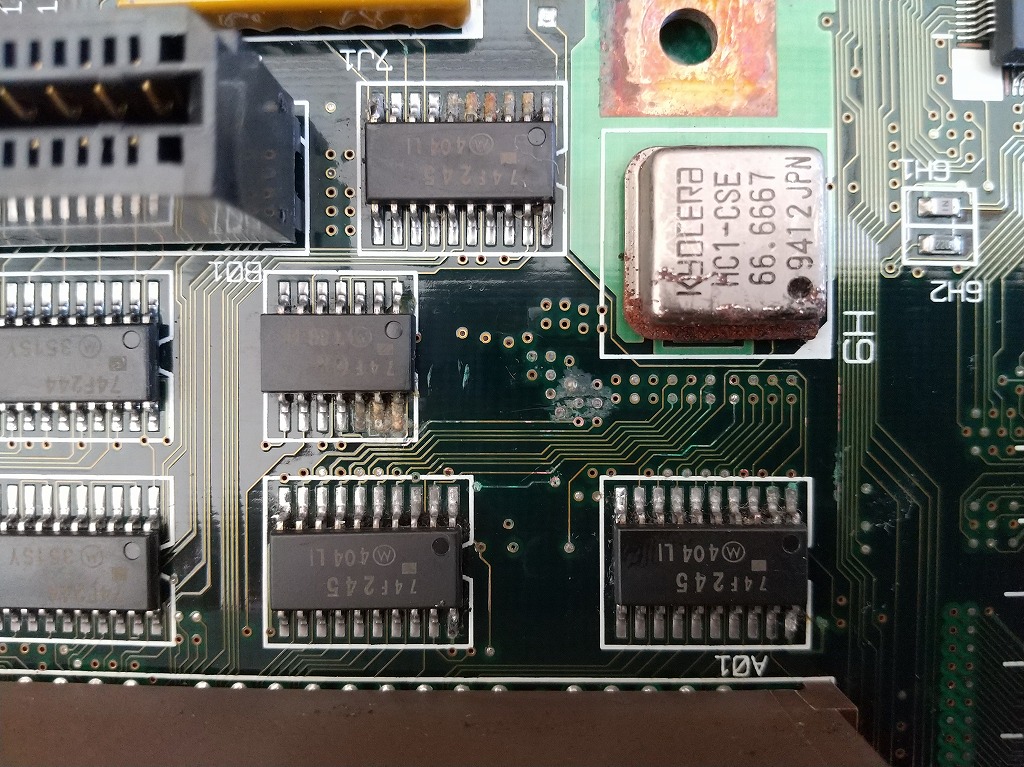

修理を始めるにあたり、今回の中で一番重症かつマザーボードの劣化の進行が一番早いと思われる、水晶発振器周辺から作業を開始しました。

電解コンデンサの交換

先述したテープの除去とこれに伴う補修を行った後、偶然にも某リサイクルショップで入手したIntel i486DX2 66MHz ( 純正と同一、但しピンが曲がっていたので修正 ) を CPU ボードへ取り付けつつ、マザーボードを可能な範囲で清掃して仮組みして起動試験を行いました。

そうしたら、あっさりとピポってメモリカウントまで走ってしまったでは有りませんか。

そう簡単に復旧しないだろうと思っていただけに、ピポったとなれば本格的に復旧せねば、という事で慌てて電解コンデンサを注文しました。なお、慌てて注文すると数量を間違えて大量に余る事が有りますので、気を付けましょう。 ( 経験者は語る )

なお、電解コンデンサの交換方法の詳細は「FM TOWNS SN のアルミ電解コンデンサを交換する」を参照して下さい。

交換用に注文した電解コンデンサの到着後、既存の電解コンデンサの除去と本格的な洗浄、電解コンデンサの交換を行いました。

電源ランプ

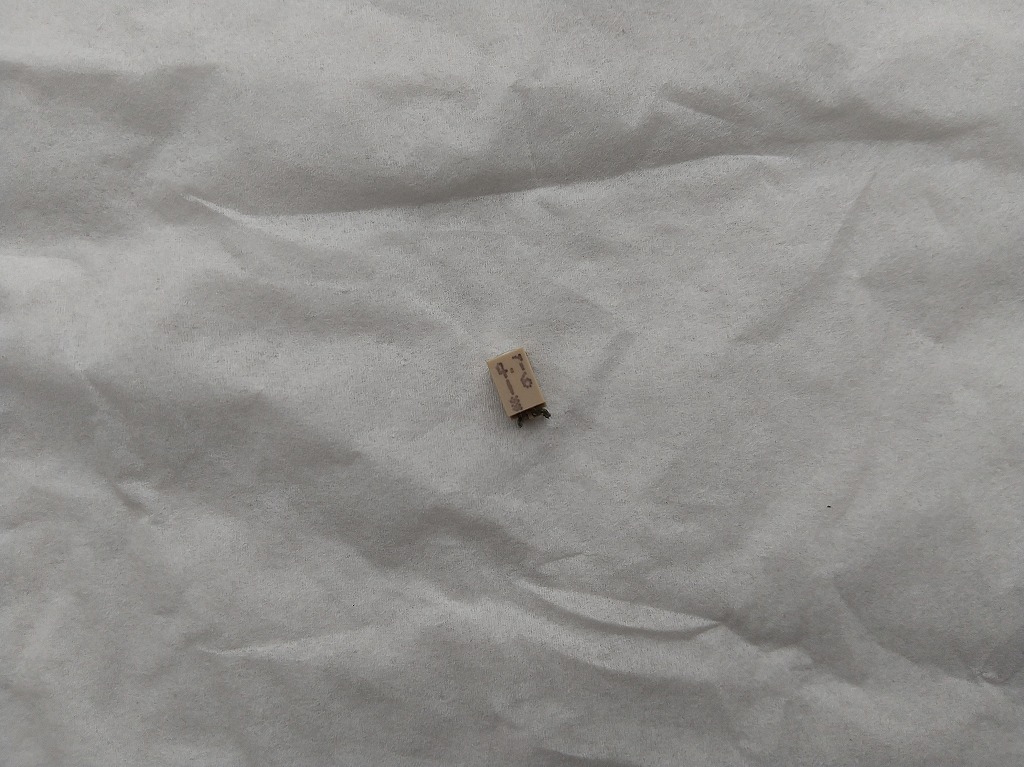

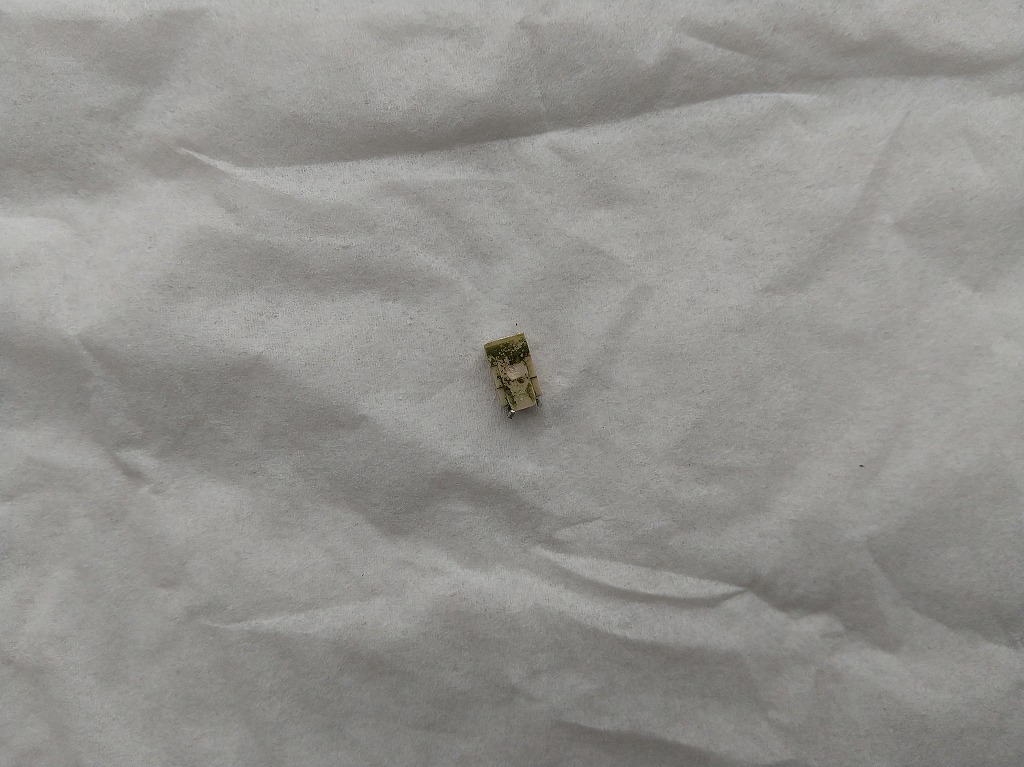

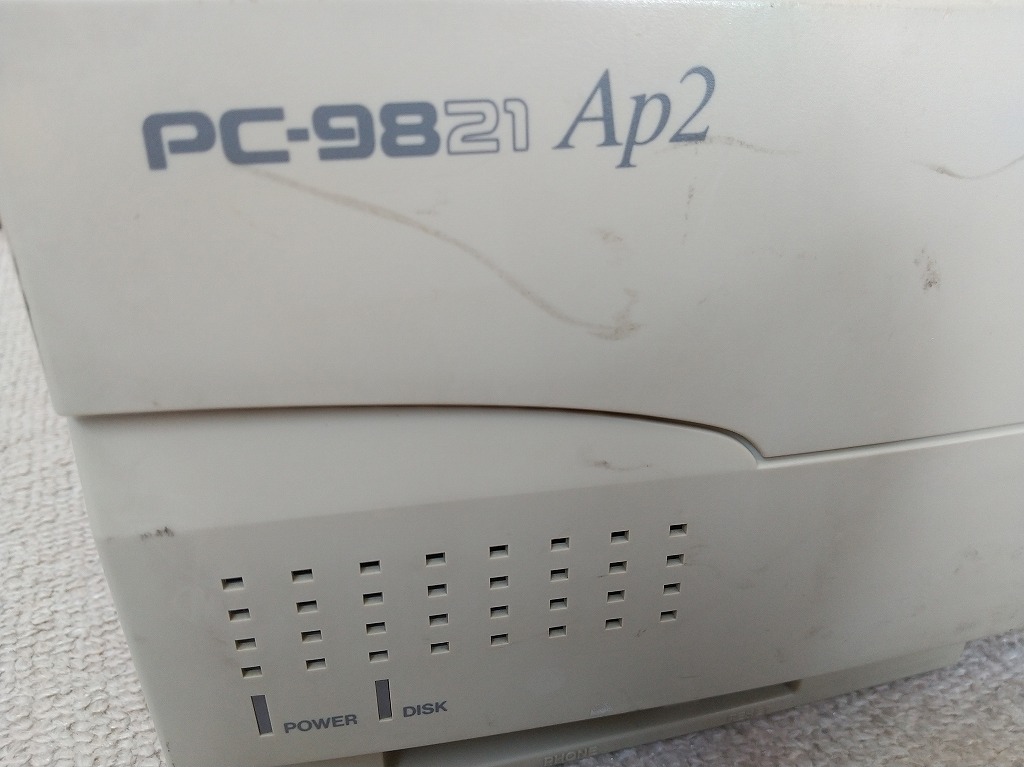

今回の個体の場合、入手時点では筐体前面にある LED の電源ランプが点灯しませんでした。

マザーボードのどこかが故障しているのかと思いましたが、LED を取り付けている小基板に対して、まずは基本中の基本と言えるハンダ付け部分の再ハンダを行ったところ、これもあっさりと点灯する様になったでは有りませんか。

慌てて変に弄り回すよりも、まずは基本に忠実な作業を心掛けた方が良い、という見本のような出来事でした。

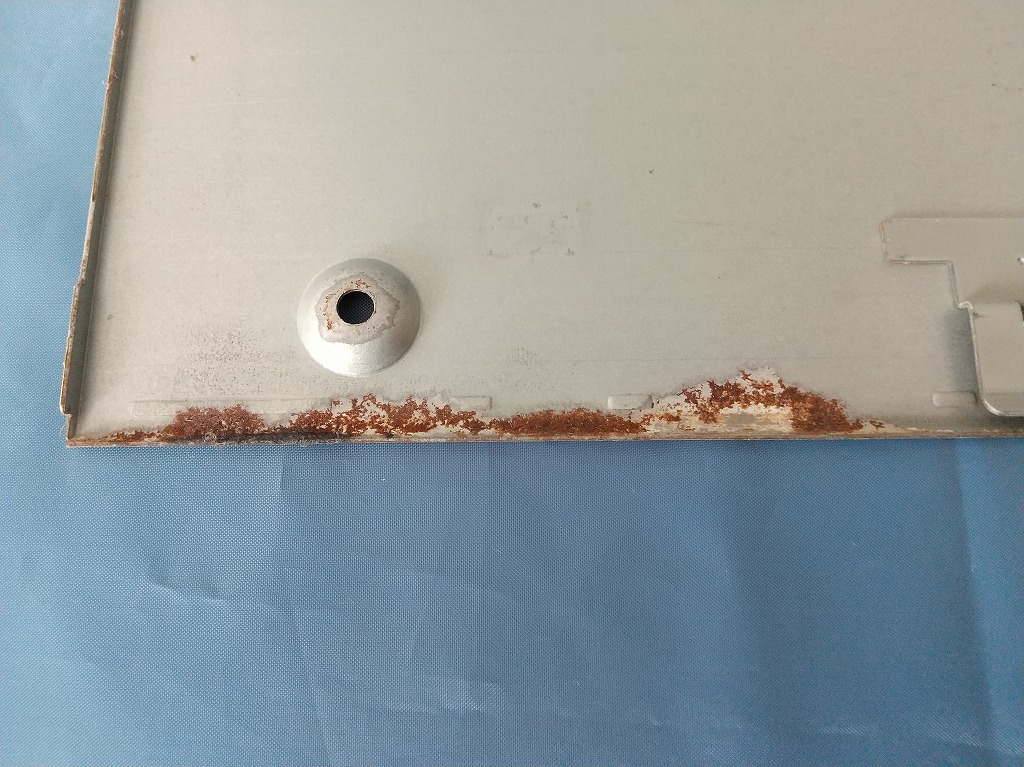

筐体の錆

ここまでくれば、筐体の錆も補修したくなります。

Ap2 に限らず、家電製品全般の金属製筐体はメッキを施されている事が多いので、何も考えずに塗装してもあまり良い結果は得られないと思われます。

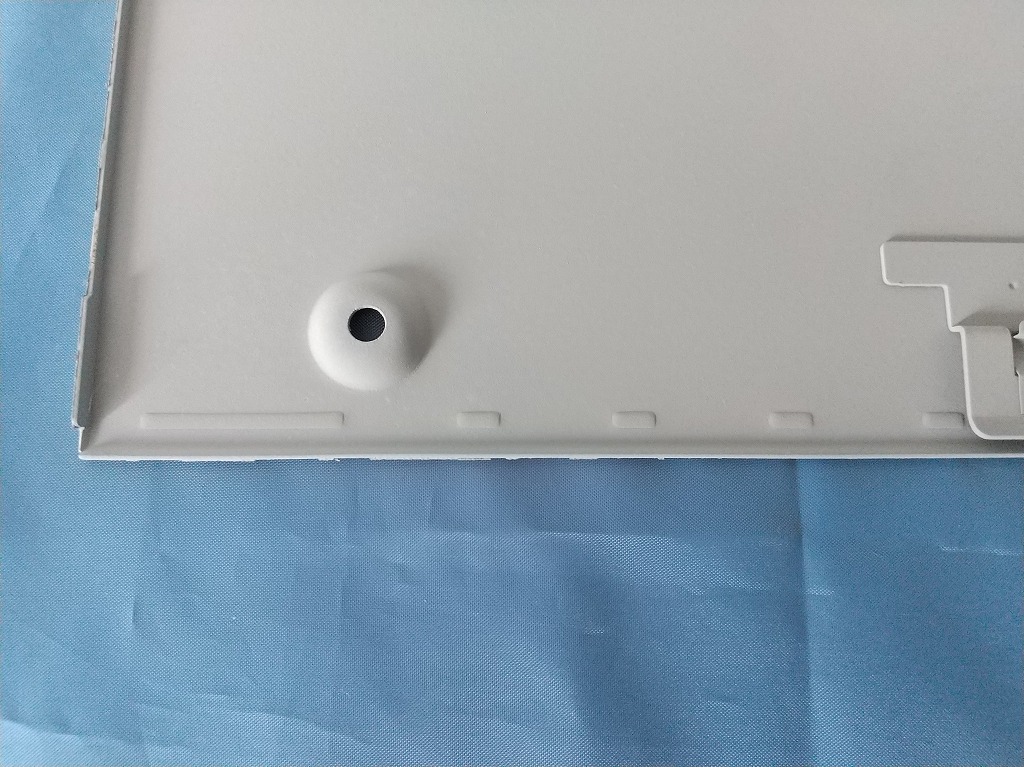

今回は「常温亜鉛メッキを行うの巻」でも記載している通りの方法を用いて、下地処理と再メッキを行いました。

完成

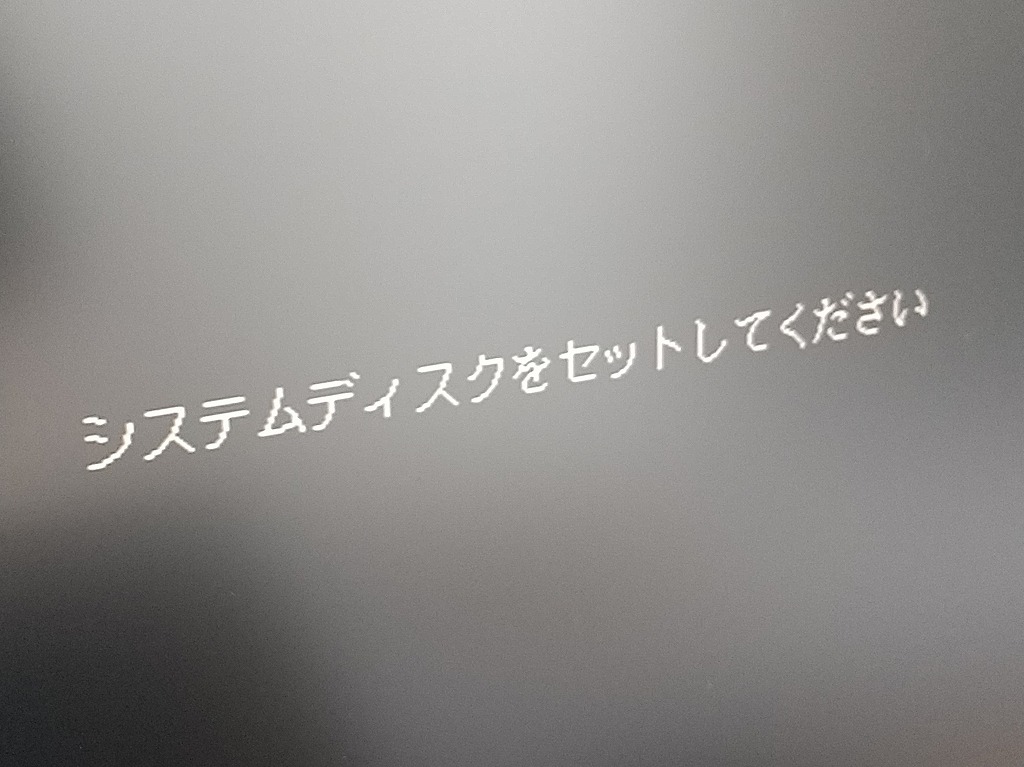

結果として、想定よりは少ない工数で Ap2 を復活させる事が出来ました。

今回はとにかく、マザーボードが一部腐食している程度で断線があまり無かった事、断線箇所も一目で怪しいブロックが分かった事が復旧に繋がりました。

スルーホールやハンダ部分の「見た目は大丈夫そうだけど断線してる」はある意味、定番ネタとも言えるので、この様な事項も軽視せずに調査した方が良いでしょう。

最後に参考として、マザーボードと電源ユニットに実装されている電解コンデンサの種類と数量を記載した、一覧表の表計算ソフト用データを公開します。製造時期やロットにより異なる事が考えられますので、必ずご自分で現物を確かめてから部品の発注と交換を行ってください。

参考文献

• Naopy Hobby Land
  USで遊ぼう ! 〜PC-9801US+Ap2,Ap3,An,86音源の修理〜
